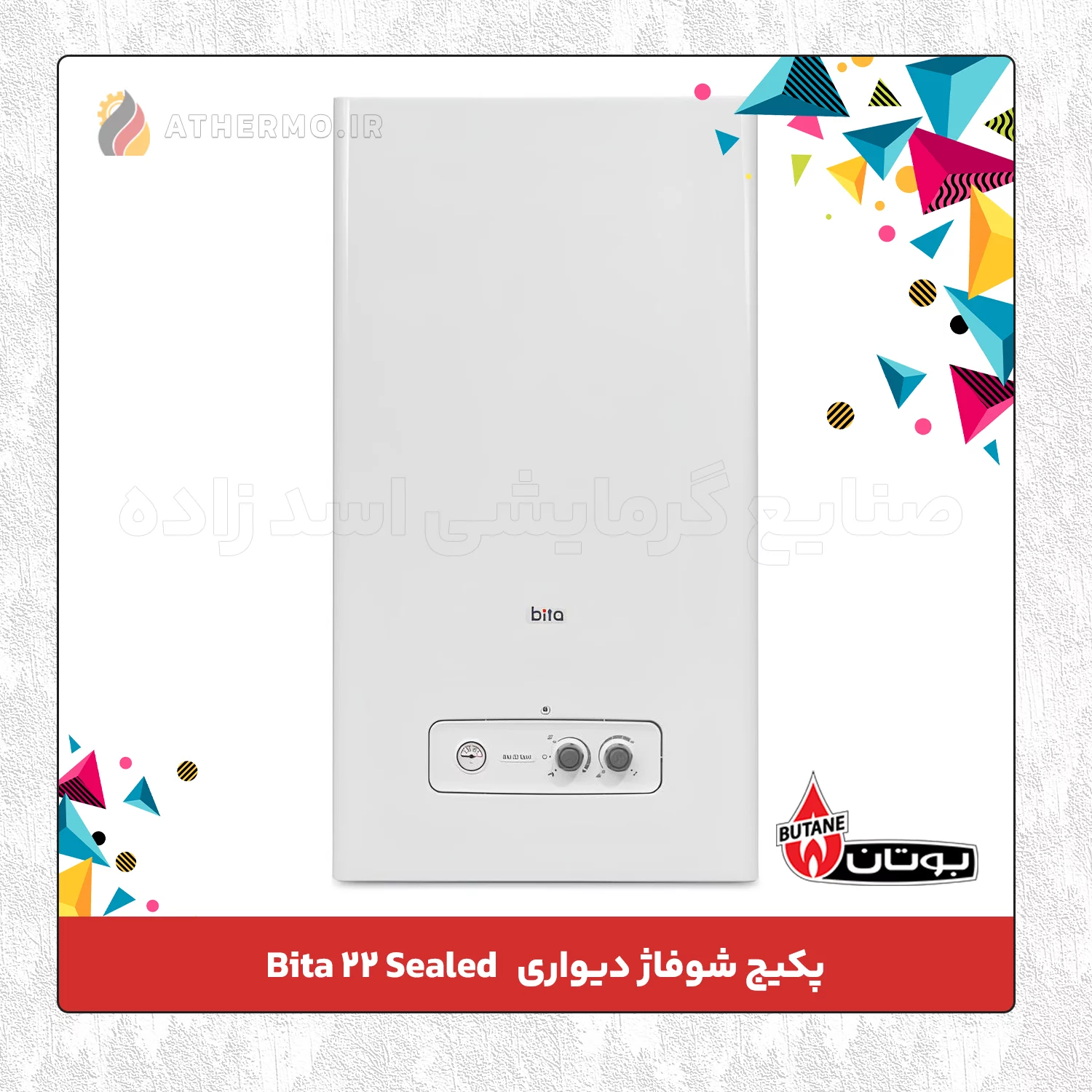

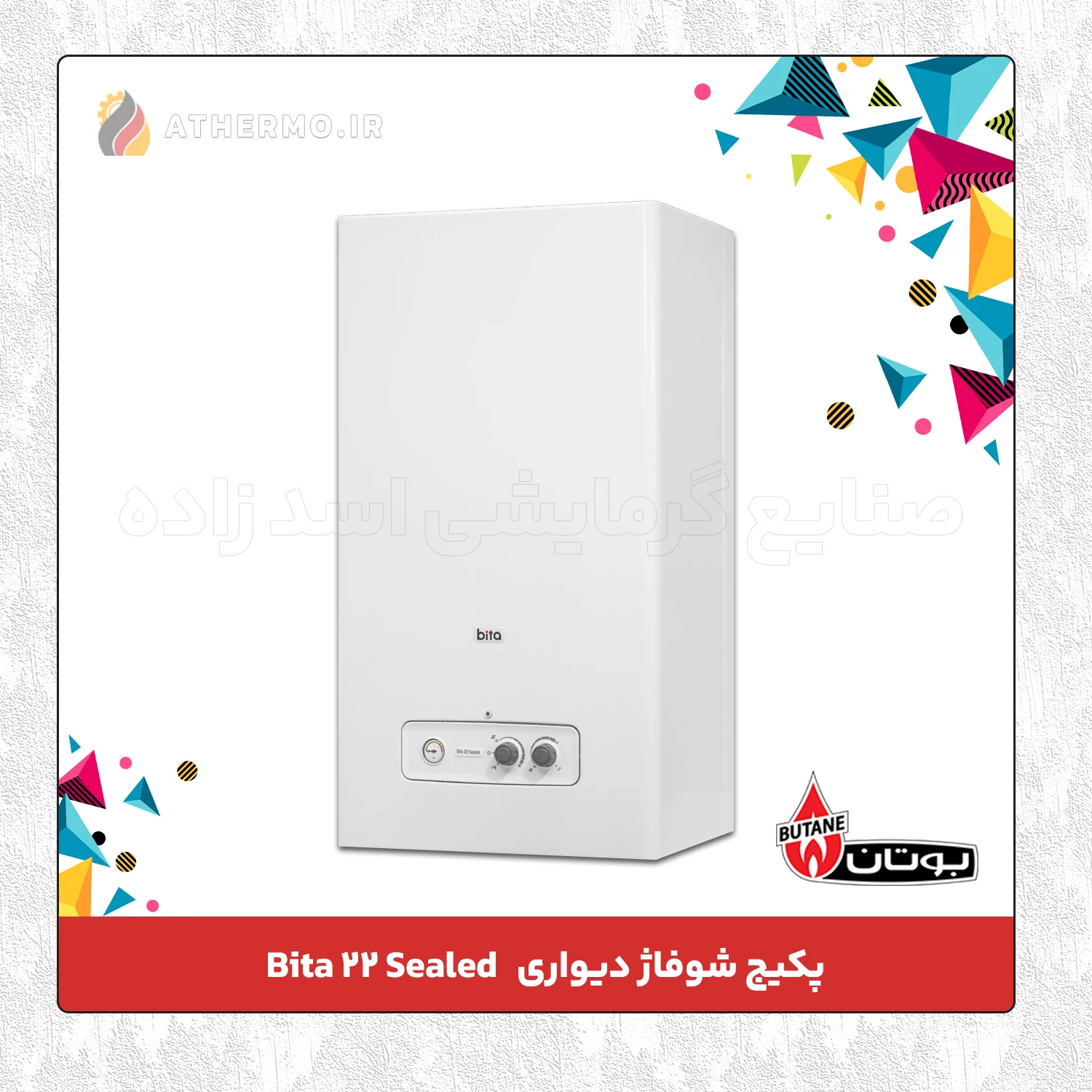

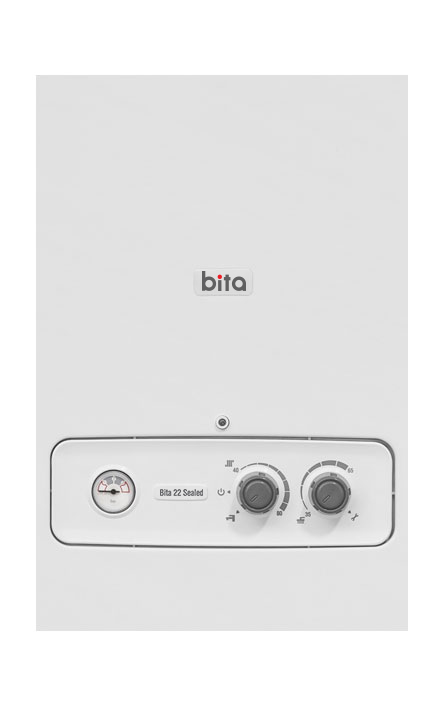

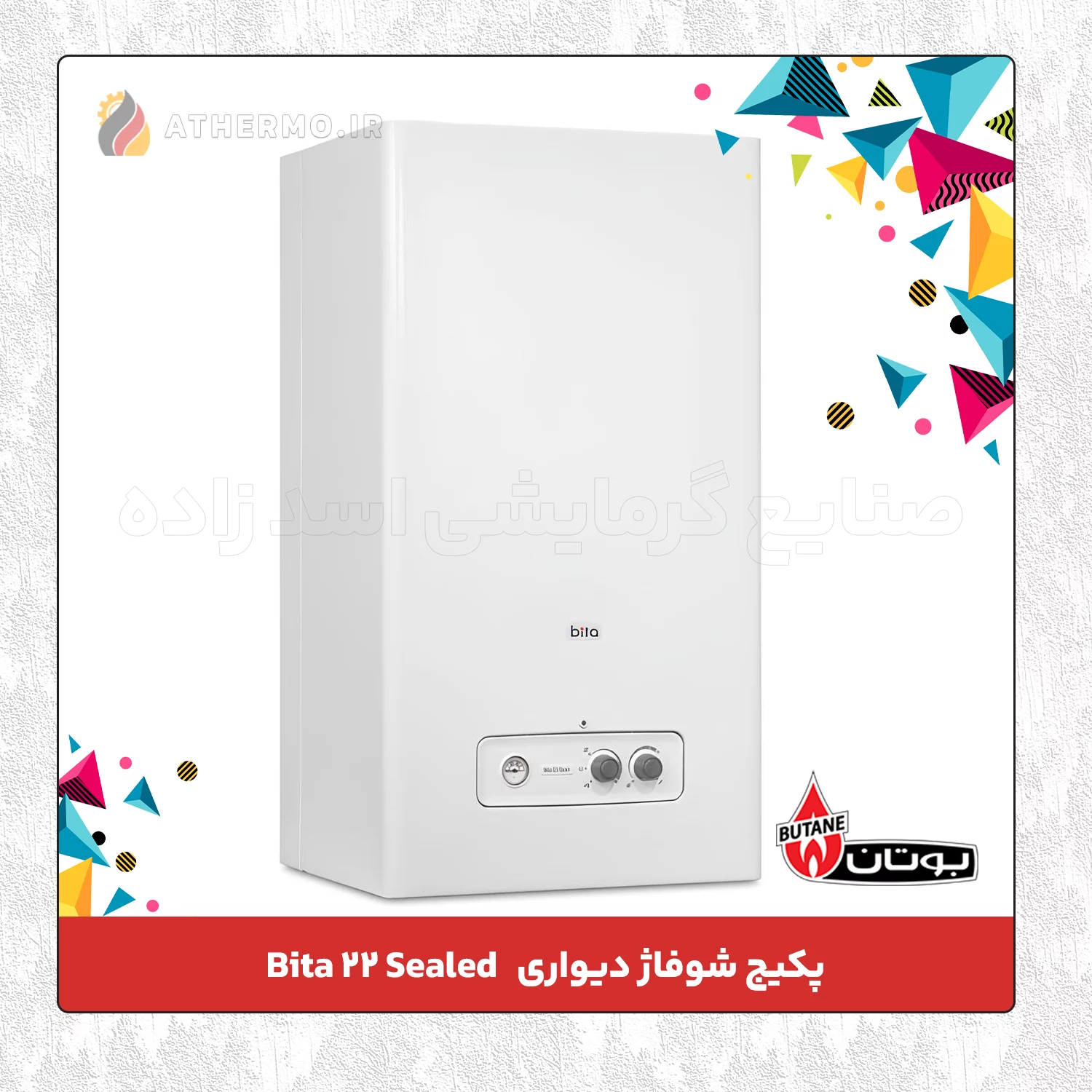

پکیج شوفاژ دیواری بوتان مدل بیتا 22000 (BITA 22)
پکیج بیتا در شرکت توسعه قطعات الیکا، که از زیرمجموعههای شرکت صنعتی بوتان میباشد، طراحی و تولید شده است. پکیج دیواری بیتا با اتکا به تجربه و سوابق پکیج بوتان در تولید، توزیع و پشتیبانی گسترده خدمات مشتریان از سال ۱۳۹۷، پا به بازار تاسیسات کشور گذاشته است. پکیج دیواری بیتا آسایش خاطر شما را با گرمایش مطبوع خانه و آب گرم مصرفی دائم و فوری فراهم مینماید. همچنین قطعات پیشرفته و سیستمهای الکترونیکی بهکاررفته در این محصول، عملکرد ایمن آن را تضمین میکند.
صنایع گرمایشی اسدزاده یکی از توزیعکنندگان معتبر و مطرح تجهیزات گرمایشی در بازار کشورمان، نقش مهمی در عرضه و توزیع پکیجهای شوفاژ دیواری بوتان مدل بیتا دارد. با برخورداری از شبکه توزیع گسترده و خدمات پس از فروش حرفهای، ما به مصرف کنندگان کمک میکنیم تا بهترین محصولات را با ضمانت و پشتیبانی مطمئن دریافت کنند.
پکیج بیتا، همانند پکیج دیواری بوتان، دارای ۲۴ ماه ضمانت و ۱۰ سال تأمین قطعات میباشد و در سه سایز 22KW، 24KW و 26KW تولید میگردد.
پکیجهای شوفاژ دیواری بیتا، ضمن تأمین آب گرم بهداشتی دائم و فوری، گرمایش مطلوبی را نیز فراهم میآورند.
این شوفاژها با کاملترین تجهیزات و ایمنی لازم، بدون اشغال فضای مفید ساختمان و بهطور کاملاً مستقل برای هر واحد مسکونی، پاسخگوی نیاز شما مشتریان عزیز هستند.
برای نصب و راهاندازی پکیج شوفاژ دیواری، با شماره خدمات مشتریان مربوط به استان خود تماس بگیرید. نصب پکیج شوفاژ دیواری میتواند توسط نصاب مجاز یا سرویسکار مجاز انجام شود. راهاندازی پکیج شوفاژ دیواری میبایست فقط توسط سرویسکار مجاز انجام شود و فاکتور رسمی شرکت در اختیار مشتری قرار گیرد.
پکیج شوفاژ دیواری بیتا در سه ظرفیت ۲۲، ۲۴ و ۲۶ کیلووات، دارای بازدهی بالا (بیش از ۹۱ درصد) تولید شده است.
در این مدل، محفظه احتراق بسته است؛ بهطوری که عمل مکش هوا و تخلیه دود از طریق یک دودکش دو جداره مخصوص صورت میپذیرد. این شوفاژها به یک فن نیز مجهز میباشند تا به کمک دودکش دو جداره، هوای لازم برای احتراق را از فضای آزاد به دستگاه برساند و گازهای ناشی از احتراق را به فضای آزاد هدایت نماید. به این شوفاژها اصطلاحاً گازسوزهای «ایزوله از محل نصب» میگویند، زیرا در این مدل، هوای لازم برای احتراق از فضای نصب تأمین نمیشود.
پکیج شوفاژ دیواری مدل Bita Sealed بهوسیله یک دودکش دو جداره مخصوص، متشکل از دو لوله هممحور نصب میشود. این دودکش، هوای لازم برای احتراق را از طریق لوله خارجی از فضای آزاد به دستگاه میرساند و گازهای ناشی از احتراق را از طریق لوله داخلی به فضای آزاد هدایت میکند.
برای آگاهی از روش نصب دودکش، میتوانید با شبکه سراسری خدمات مشتریان تماس حاصل فرمایید.
مشخصات فنی پکیج دیواری بیتا
- محفظه احتراق بسته
- پاسخگو تا ۲۰۰ مترمربع (با توجه به شرایط محیطی)
- آب گرم فوری، دائم و فراوان
- مجهز به قطعات معتبر استاندارد:
- پمپ سیرکولاتور سهسرعته با کنترلهای خودکار پیشگیرانه
- شیر سهطرفه خودکار
- دو مبدل حرارتی گرمایش و آب گرم مصرفی، دارای فنآوری توربولاتور و کمترین میزان رسوبپذیری
- مجهز به سیستمهای پیشرفته الکترونیکی و مکانیکی:
- مشعل اتمسفریک با سیستم جرقهزن خودکار
- سیستم آیونایز حفاظت از شعله
- سیستم ایمنی تخلیه گازهای ناشی از احتراق
- سیستم عیبیاب الکترونیکی
- سیستم ضد یخزدگی
- سیستم ضد گریپاژ پمپ و شیر سهطرفه
- سیستم ایمنی کنترل حداقل و حداکثر فشار آب مدار گرمایش
- سیستم ایمنی محدودکننده حداکثر دمای آب مدار گرمایش
- سیستم کنترل میکروپروسسوری عملکرد دستگاه
- سیستم احتراق آهسته قابل تنظیم
- سیستم ضد نوسان دمای آب گرم مصرفی
- سیستم بایپس خودکار
- سیستم تنظیم خودکار جریان گاز
- سیستم هواگیری خودکار
- قابلیت اتصال به ترموستات اتاقی
- راندمان بالا، برابر با ۸۹٫۹٪
- مجهز به فن برای رساندن هوای لازم از فضای آزاد به دستگاه جهت احتراق و تخلیه گازهای ناشی از احتراق
دلایل اطمینان بالا به پکیج بیتا Bita 22 Sealed
- انجام آزمایشهای طول عمر بر روی قطعات
- انجام آزمایشهای طول عمر بر روی محصول نهایی
- تولید و تست بر اساس قوانین سختگیرانه
- انتخاب دقیق اجزاء از بهترین تأمینکنندگان ایرانی
جدول مشخصات پکیج دیواری بوتان مدل بی تا 22000 در مقایسه با سایر مدل های بیتا:
| مشخصات فنی | 26 Sealed | 24 Sealed | 22 Sealed |
|---|---|---|---|
| ظرفیت حرارتی ورودی | 28 kW / 24,080 kcal/hr | 26 kW / 22,360 kcal/hr | 25.2 kW / 21,672 kcal/hr |
| ظرفیت حرارتی خروجی | 26 kW / 22,360 kcal/hr | 24 kW / 20,640 kcal/hr | 23.5 kW / 20,210 kcal/hr |
| راندمان حرارتی | 93 % | 92.3 % | 93.2 % |
| حداکثر دمای آب مدار گرمایش | 90 °C | 90 °C | 90 °C |
| حداکثر فشار آب مدار گرمایش | 3 bar | 3 bar | 3 bar |
| حداقل فشار آب سرد ورودی | 0.13 bar | 0.13 bar | 0.13 bar |
| حداکثر فشار آب سرد ورودی | 10 bar | 10 bar | 10 bar |
| قطر لولههای مدار گرمایش | 3/4 inch | 3/4 inch | 3/4 inch |
| قطر لولههای آب سرد و گرم | 1/2 inch | 1/2 inch | 1/2 inch |
| قطر لوله گاز | 3/4 inch | 3/4 inch | 3/4 inch |
| قطر دودکش | 10 cm | 10 cm | 10 cm |
| دبی آب گرم مصرفی | 13.2 lit/min | 12.1 lit/min | 11 lit/min |
| فشار گاز طبیعی | 20 mbar | 20 mbar | 20 mbar |
| وزن خالص | 38 kg | 37 kg | 36 kg |

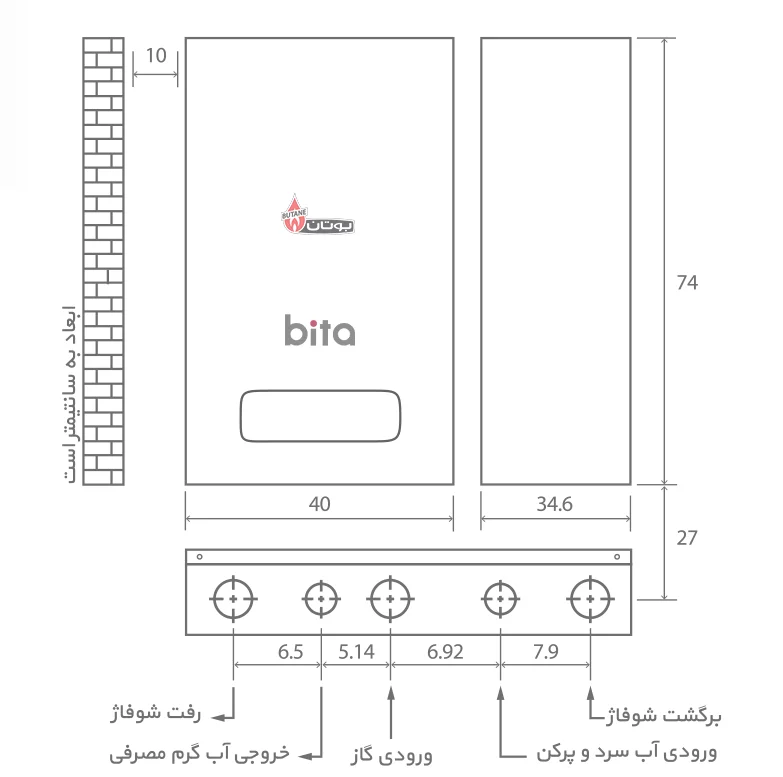

| ابعاد | 40 × 74 × 34.6 cm | 40 × 74 × 34.6 cm | 40 × 74 × 34.6 cm |
| مصرف گاز طبیعی (شرایط استاندارد) | 3.09 m³/hr | 2.87 m³/hr | 2.78 m³/hr |
| مصرف گاز مایع (شرایط استاندارد) | 2.27 kg/hr | 2.11 kg/hr | 2.04 kg/hr |

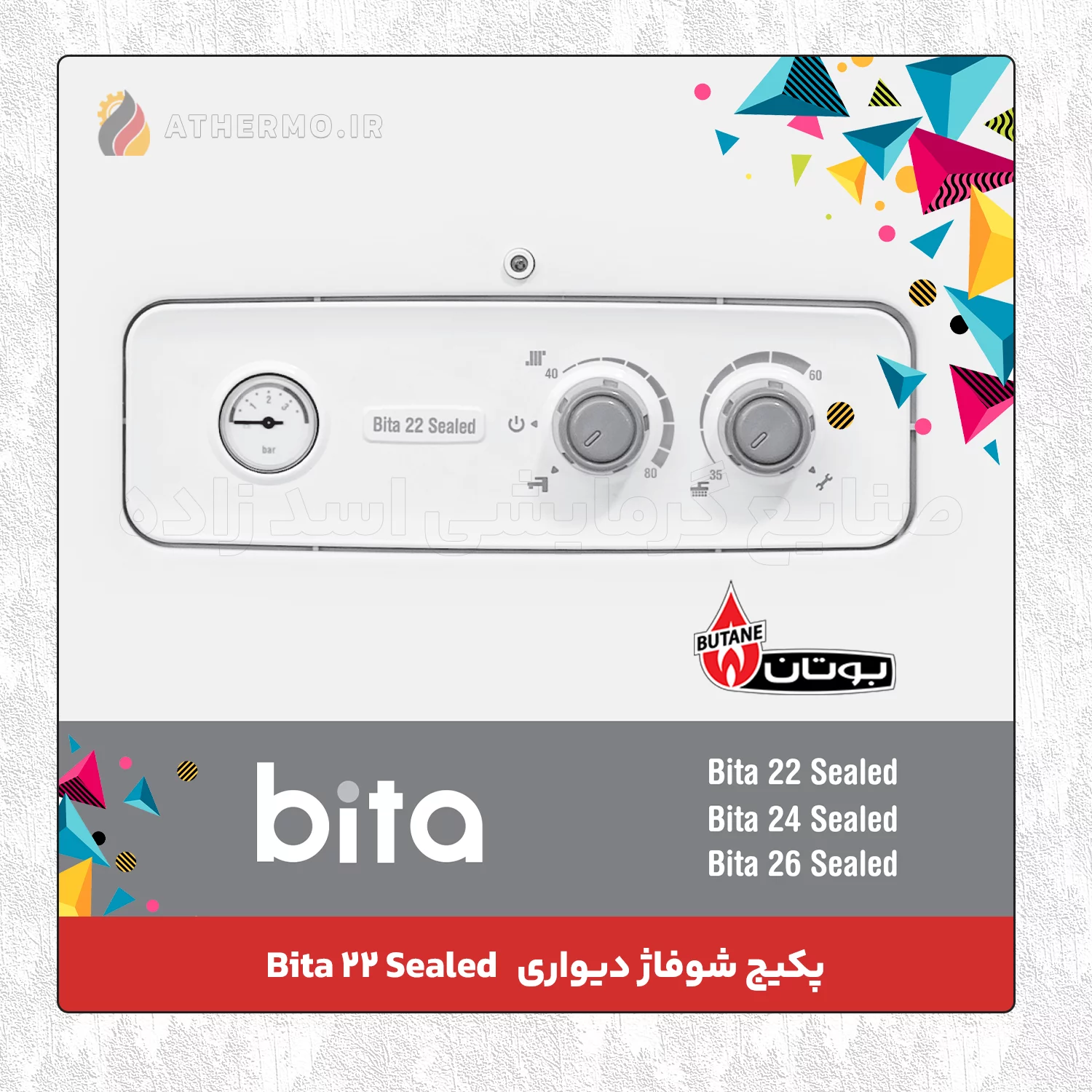

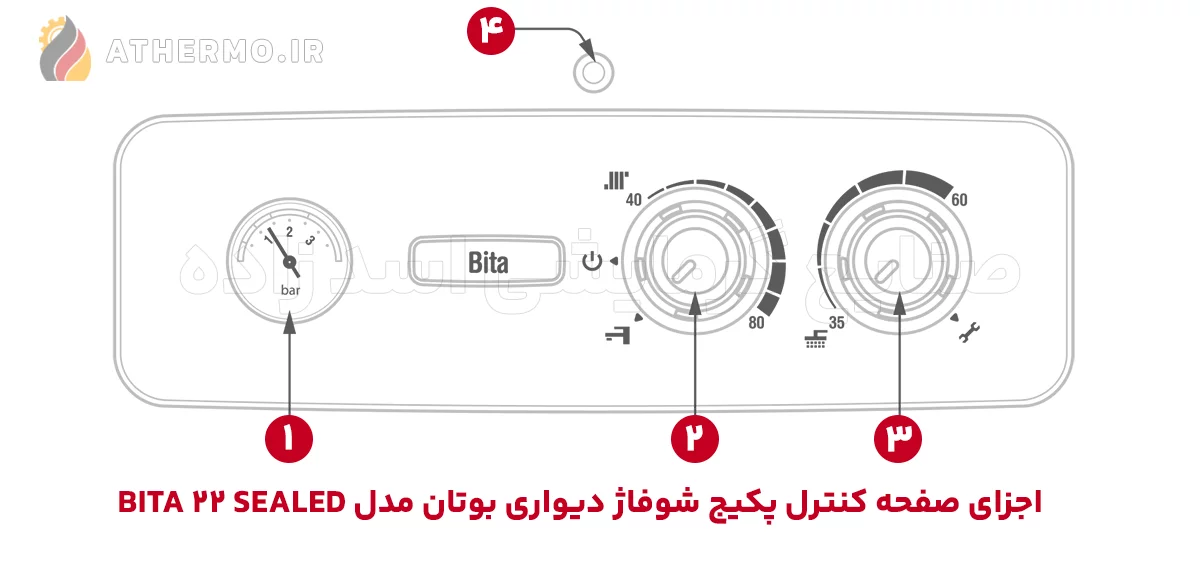

پنل پکیج شوفاژ دیواری بوتان مدل بیتا 22000
پکیج شوفاژ دیواری بوتان مدل بیتا ۲۲ هزار، بر روی صفحه خود دارای پنلی است که کلیدهای تنظیمات، نمایشگر فشار و… را در خود جای داده است:
- نمایشگر فشار آب مدار گرمایش (فشار آب داخلی دستگاه را بر حسب بار نشان میدهد)
- کلید تنظیم دمای آب گرم مصرفی
- کلید انتخاب وضعیت و تنظیم دما رادیاتور
- چراغ وضعیت عملکرد شوفاژ
برای تنظیم درجه حرارت آبگرم مصرفی از کلید شماره ۲ استفاده میشود. با چرخاندن کلید در جهت حرکت عقربههای ساعت، دمای آب افزایش و با چرخاندن آن در خلاف جهت حرکت عقربههای ساعت، دمای آب کاهش مییابد.
کلید شماره ۳ امکان انتخاب ۳ نوع وضعیت را برای پکیج شوفاژ دیواری بیتا 22000 فراهم میسازد:
- تابستانی (آبگرم مصرفی + رادیاتورها خاموش)
- زمستانی (آبگرم مصرفی + رادیاتورها روشن)
- قطع موقت / راهاندازی مجدد (عدم تولید آبگرم مصرفی + رادیاتورها خاموش)
در دو صورت باید پکیج را در وضعیت (قطع موقت / راهاندازی مجدد) قرار دهید:
- جهت خاموش کردن موقت دستگاه
- جهت راهاندازی مجدد دستگاه
چراغ شماره ۴: چراغ وضعیت عملکرد شوفاژ است. این چراغ با توجه به عملکرد دستگاه، یکی از رنگهای قرمز یا سبز را نمایش میدهد. این رنگها بهصورت ثابت یا چشمکزن مشاهده میشوند.
الزامات ایمنی عمومی
- استفاده از دودکش استاندارد، ثابت، محکم و با عایقبندی مناسب
- حصول اطمینان از باز بودن مجاری دودکش و اطمینان از اتصال کامل و صحیح دودکش
- مهار دودکش و حصول اطمینان از جدا نشدن لوله دودکش از وسیله گازسوز
- نصب پکیج شوفاژ دیواری در فضای باز مجاز است. توصیه میشود جهت جلوگیری از آسیبدیدگی قطعات و اتصالات دستگاه بر اثر یخزدگی موارد زیر را رعایت نمایید:
- عایقکردن لولههای آب ورودی و خروجی
- مسقف بودن محل نصب و قرار دادن پوشش محافظ در اطراف دستگاه
- اجتناب از خاموش کردن کامل دستگاه، قطع گاز و برق در فصل سرما
- در صورت ضرورت خاموش کردن کامل دستگاه، حتماً آب سیستمهای گرمایش و آب گرم مصرفی را تخلیه نمایید.
- توصیه اکید جهت استفاده از شیلنگ گاز استینلس استیل در صورت نصب دستگاه در فضای باز
برای دریافت اطلاعات بیشتر و مشاوره در خصوص خرید و نصب پکیج شوفاژ دیواری بوتان مدل بیتا، با تیم کارشناسان ما تماس بگیرید. ما در صنایع گرمایشی اسدزاده آمادهایم تا شما را در انتخاب بهترین راهحل برای گرمایش و تأمین آب گرم مصرفی خانهتان یاری کنیم. همچنین، خدمات نصب و راهاندازی سریع و مطمئن را توسط نصابان مجاز و متخصص ارائه میدهیم. همین حالا با ما تماس بگیرید و از تجربهای مطمئن و کارآمد بهرهمند شوید!
